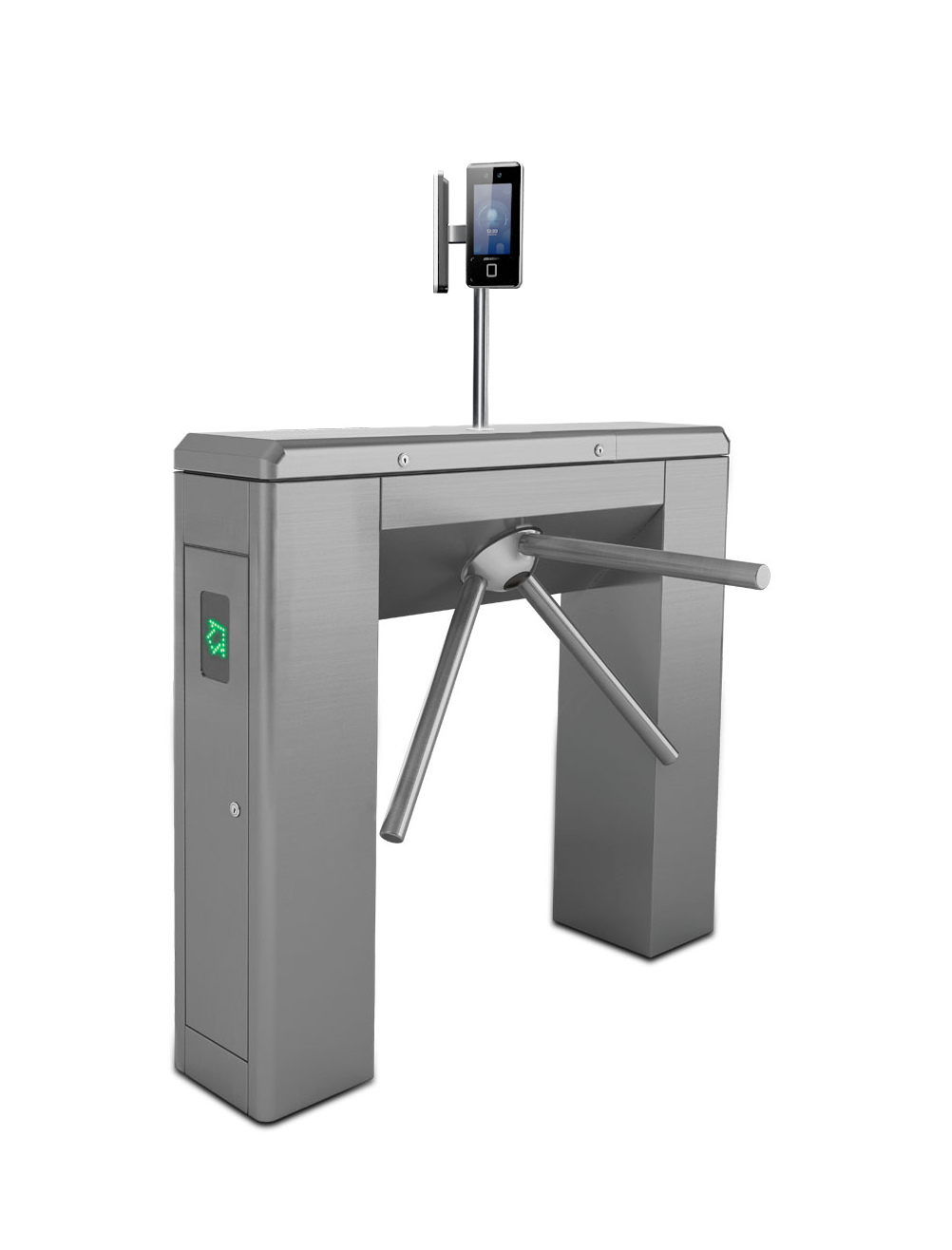

O Bloqueio Balcão FEG-420 foi projetado para o controle do acesso de alto fluxo de
pessoas para diversos ambientes. Possui interface eletrônica com 07 modos de operação,
podendo receber customizações para a integração de leitores e outros controles
operacionais, sendo adaptável para qualquer utilização. Também disponível a versão FEG-420 COMBO com passagem PNE.


O Bloqueio Balcão FEG-420 foi projetado para o controle do acesso de alto fluxo depessoas para diversos ambientes. Possui interface eletrônica com 07 modos de operação,podendo receber customizações para a integração de leitores e outros controlesoperacionais, sendo adaptável para qualquer utilização. Também disponível a versão FEG-420 COMBO com passagem PNE.

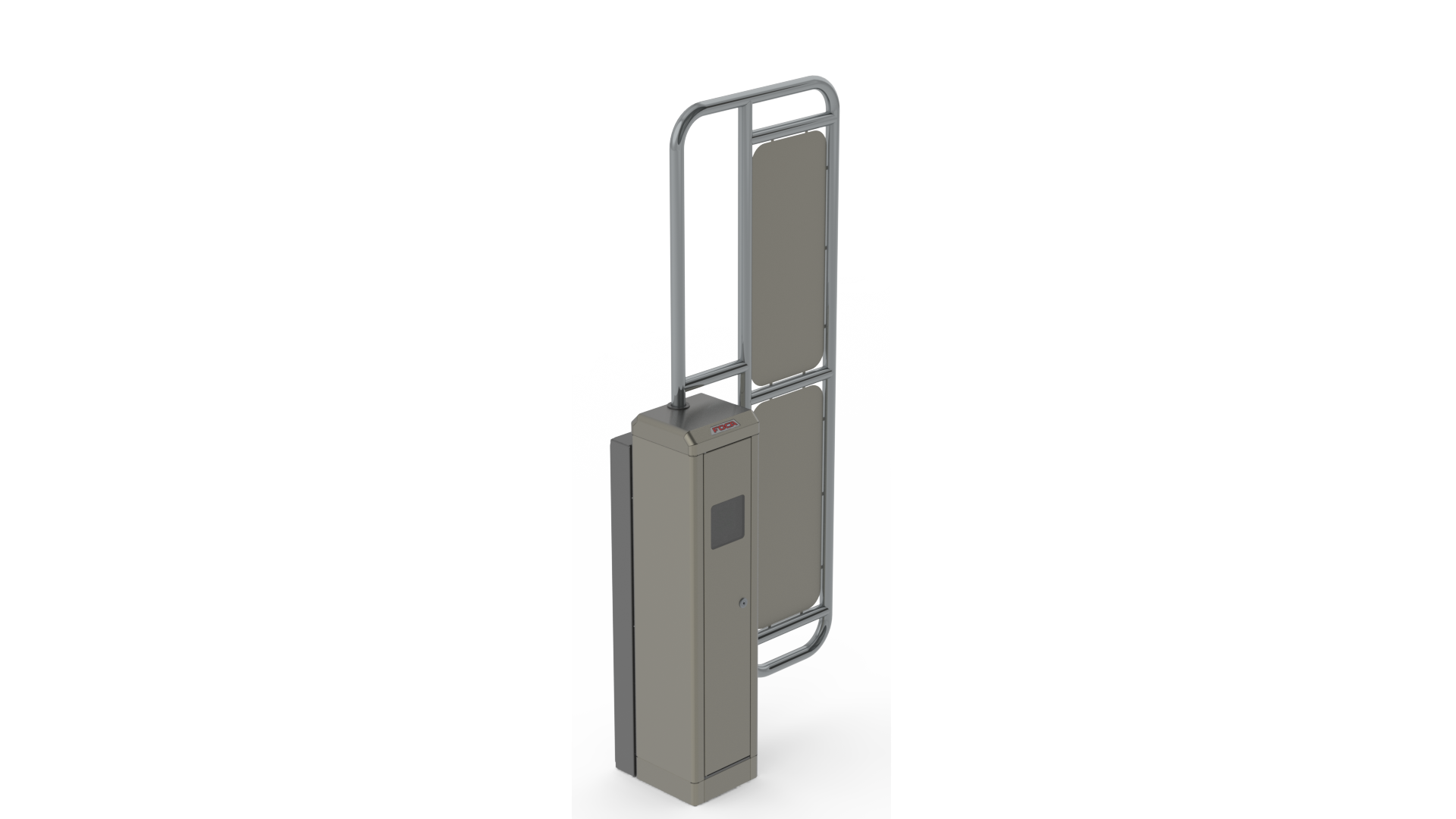

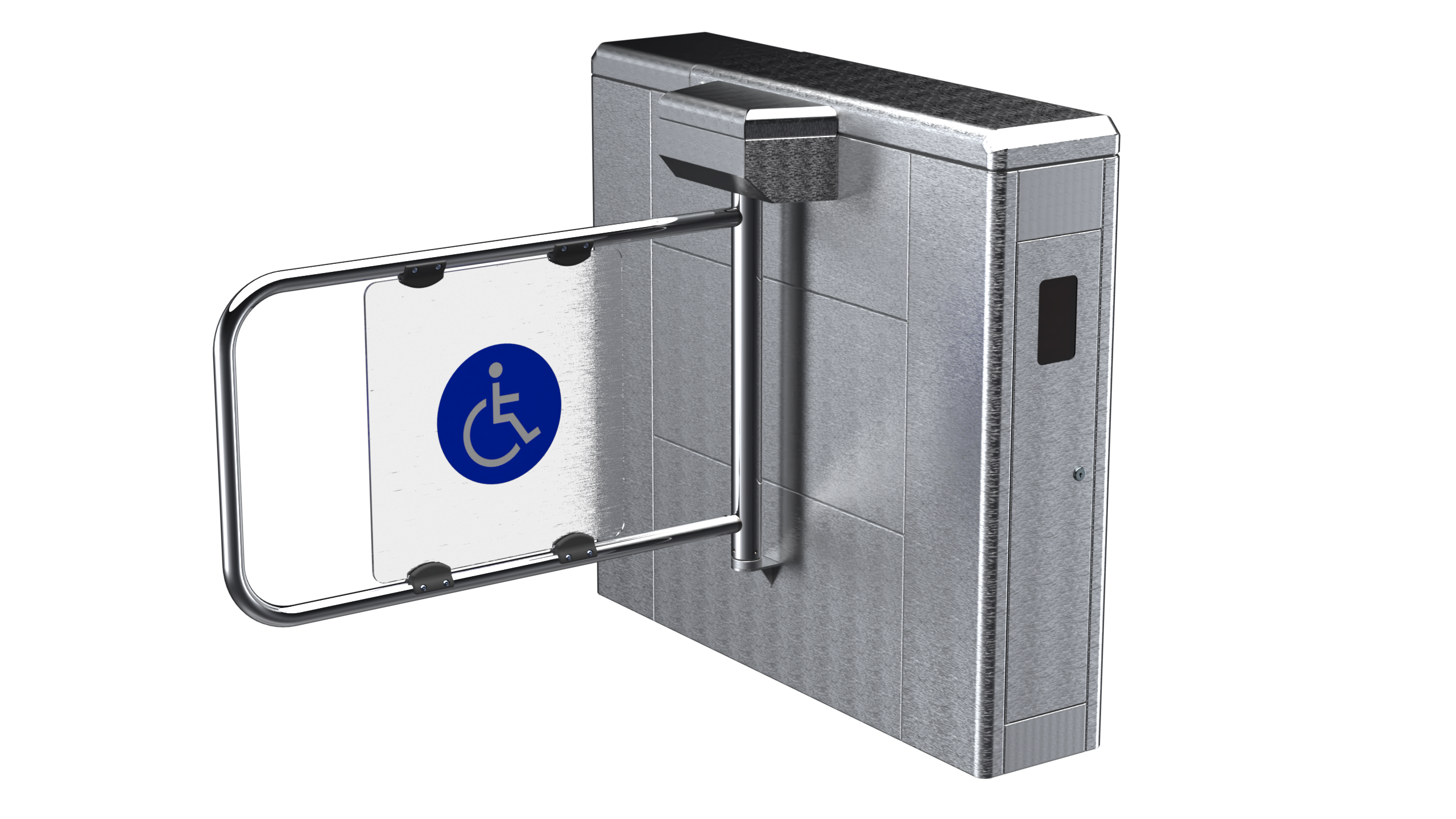

O Bloqueio PMRFEG-410oferececontroledeacessodeusuários,sendoqueapassagemfoiprojetadaespecialmenteparaatenderegarantiraacessibilidade,deformaseguraeadequada,aosusuárioscommobilidadereduzida.Desenvolvidocomfoconainovação,funcionalidadeequalidade,permiteinterfaceparadiversossistemasdecontroleeletrônicodeacesso.

• Gabineteetampasuperioremaçoinoxescovado; • Tampasuperiorcustomizávelparaacomodarcomponentesdiversos,como validadores,displays,leitores,teclados,entreoutros; • Acessoaointeriordogabineteatravésdeduasportaslaterais; • Acessoeremoçãocompletadosconjuntosmecânicoseelétricosatravésda tampasuperior; • Componentesinternoscomtratamentocontraoxidação; • IP(Índice deProteção):53; • Tensãodealimentação:110/220VAC,50/60Hz; • Potênciamáximaconsumida:50W; • Umidaderelativamáximaparaoperação:95%nãocondensada; • Temperaturadeoperação:-10°C~55°C. • Braçosemaço inoxescovadoe fechado; • Fechamentodo braçoemacrílicocristalcomsímbolointernacionalde acessibilidade; • Mecanismocompostoporsistemadeamortecimento degiro dosbraços; • Controleeletromecânicode ambos ossentidosdeacesso(bidirecional); • Setemodosoperacionaisselecionadosviatecladodaplacacontroladoraou remotamente: Modo1:entradacontroladaesaídabloqueada;Modo2:entradabloqueadaesaídacontrolada;Modo3:entradaesaídacontroladas; Modo4:entradacontroladaesaídalivre;Modo5:entradalivreesaídacontrolada;Modo6:entradaesaídalivres; Modo7:entradaesaídabloqueadas. • Doispictogramasqueindicamomodooperacionaldobloqueio(entradaousaída).

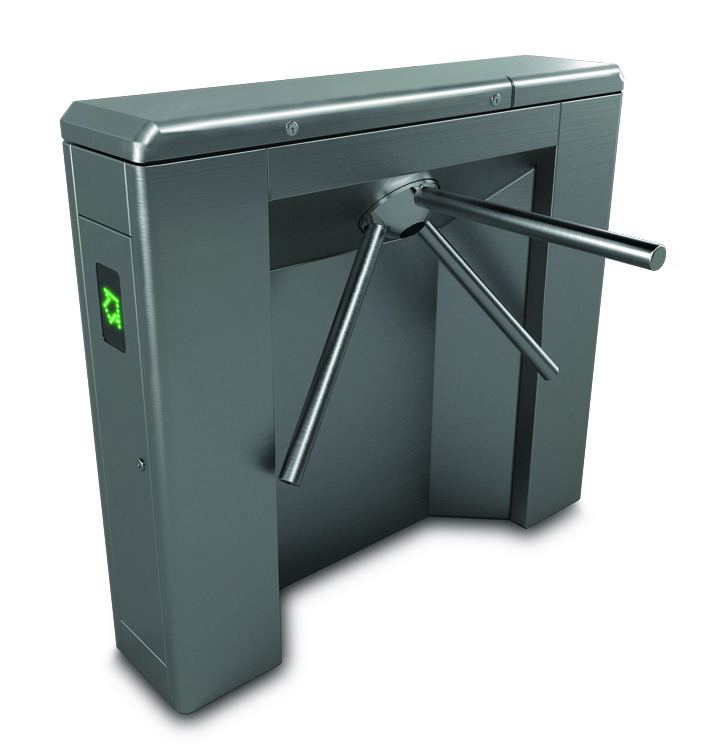

O Bloqueio Balcão FEG-410 foi projetado para o controle do acesso de alto

fluxo de pessoas em diversos ambientes, aliando à combinação da passagem PNE um

único produto. Possui interface eletrônica com 7 modos de operação podendo receber

customizações para a integração de leitores e outros controles operacionais, sendo

adaptável para qualquer utilização. Também disponível a versão FEG-410 COMBO

Características de Funcionamento Para os modos operacionais em que o acesso de entrada e/ou saída é controlado, o equipamento manterá a passagem bloqueada até que o sistema de controle (validador) envie um sinal de liberação. O bloqueio pode operar, recebendo sinal individual para cada sentido de passagem (entrada ou saída). Uma vez efetuada a passagem, o giro dos braços volta a ser bloqueado, aguardando um novo sinal de liberação. Caso o usuário não inicie a passagem dentro de um período de tempo pré-determinado (time-out), o acesso volta a ser bloqueado. Para cada acesso realizado (entrada ou saída), a interface eletrônica do bloqueio envia um sinal individual de fim de giro. Durante a passagem do usuário, o sistema eletromecânico impede o movimento dos braços no sentido contrário ao da passagem autorizada, além de garantir o retorno à posição de bloqueio após o término do acesso. O controle do acesso é realizado com apenas um solenóide de travamento para ambos os sentidos, sendo energizado somente nas tentativas de passagens não autorizadas, evitando consumo de energia desnecessário. Na falta de energia elétrica, a passagem permanecerá liberada em ambos os sentidos.

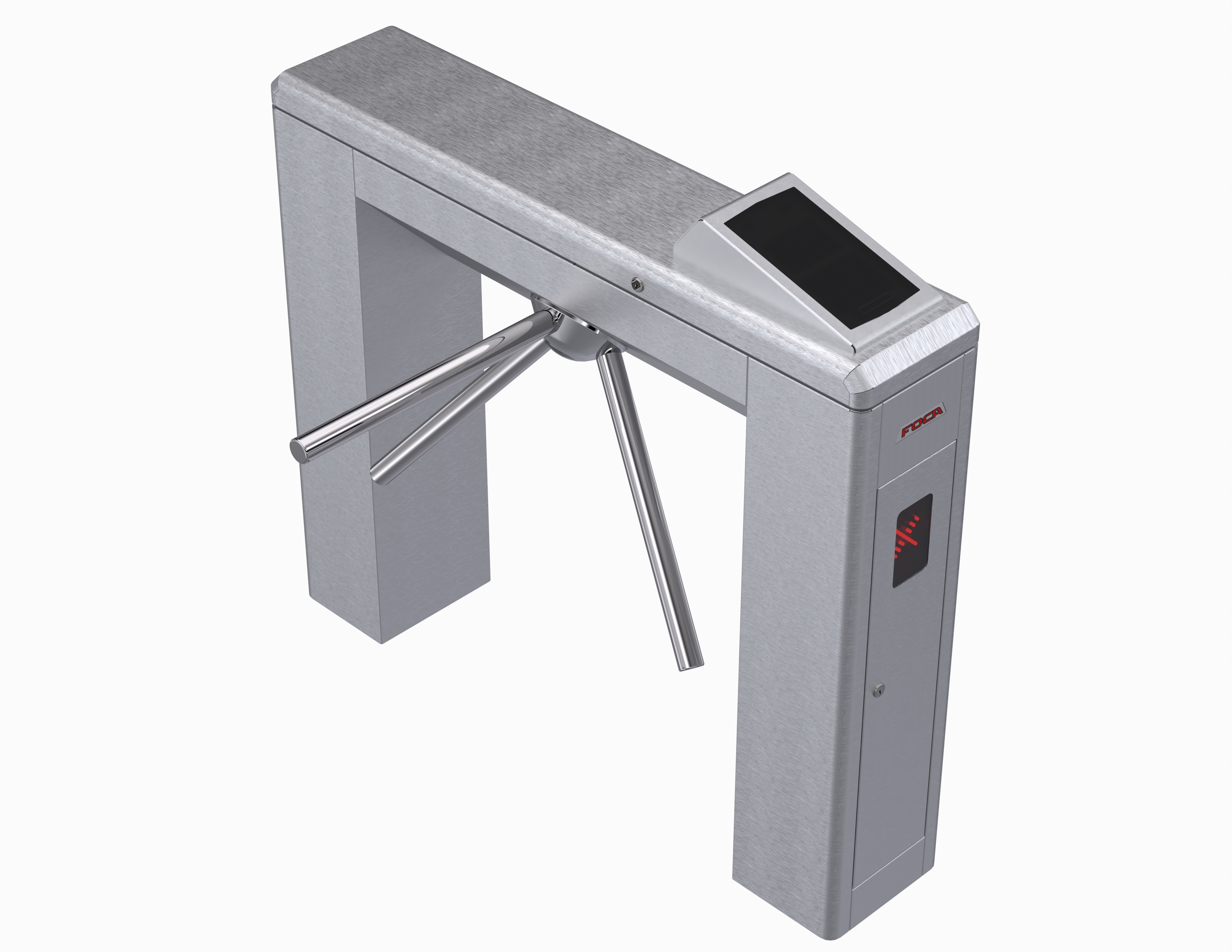

O Bloqueio Balcão FEG-420 COMBO  foi projetado para o controle do acesso de alto fluxo de
pessoas para diversos ambientes. Possui interface eletrônica com 07 modos de operação,
podendo receber customizações para a integração de leitores e outros controles
operacionais, sendo adaptável para qualquer utilização. Também disponível a versão FEG-420 COMBO

Características Técnicas • Gabinete composto por duas colunas laterais e uma célula superior, possuindo uma área vazada entre as colunas; • Gabinete e tampas superiores em aço inox escovado; • Arestas externas do gabinete possuem cantos arredondados com raio de 20 mm; • Calota de fixação dos braços em alumínio polido; • Braços em aço inox escovado, com extremidades fechadas com o mesmo material; • Tampa de extremidade modular e fixada por sistema de encaixe rápido; • Tampa de extremidade customizável para acomodar componentes diversos, como validadores, displays, leitores, teclados, entre outros; • Gabinete com grande espaço interno para acomodar cofre coletor de cartões ou sistemas eletrônicos diversos; • Acesso ao interior do gabinete através de duas portas laterais; • Acesso e remoção completa dos conjuntos mecânico e elétrico através da tampa superior central; • Componentes internos com tratamento contra oxidação; • Mecanismo composto por sistema de amortecimento de giro dos braços; • Controle eletromecânico de ambos os sentidos de acesso (bidirecional); • Interface eletrônica com qualquer sistema de controle (validador ou similar); • Sete modos operacionais selecionados via teclado da placa controladora ou remotamente: Modo 1: entrada controlada e saída bloqueada; Modo 2: entrada bloqueada e saída controlada; Modo 3: entrada e saída controladas; Modo 4: entrada controlada e saída livre; Modo 5: entrada livre e saída controlada; Modo 6: entrada e saída livres; Modo 7: entrada e saída bloqueadas. • Dois pictogramas orientativos para indicar o modo operacional do bloqueio (entrada ou saída); • IP (Índice de Proteção): 53; • Tensão de alimentação: 110/220 VAC, 50/60 Hz; • Potência máxima consumida: 35 W; • Umidade relativa máxima para operação: 95% não condensada; • Temperatura de operação: -10°C ~ 55°C.
