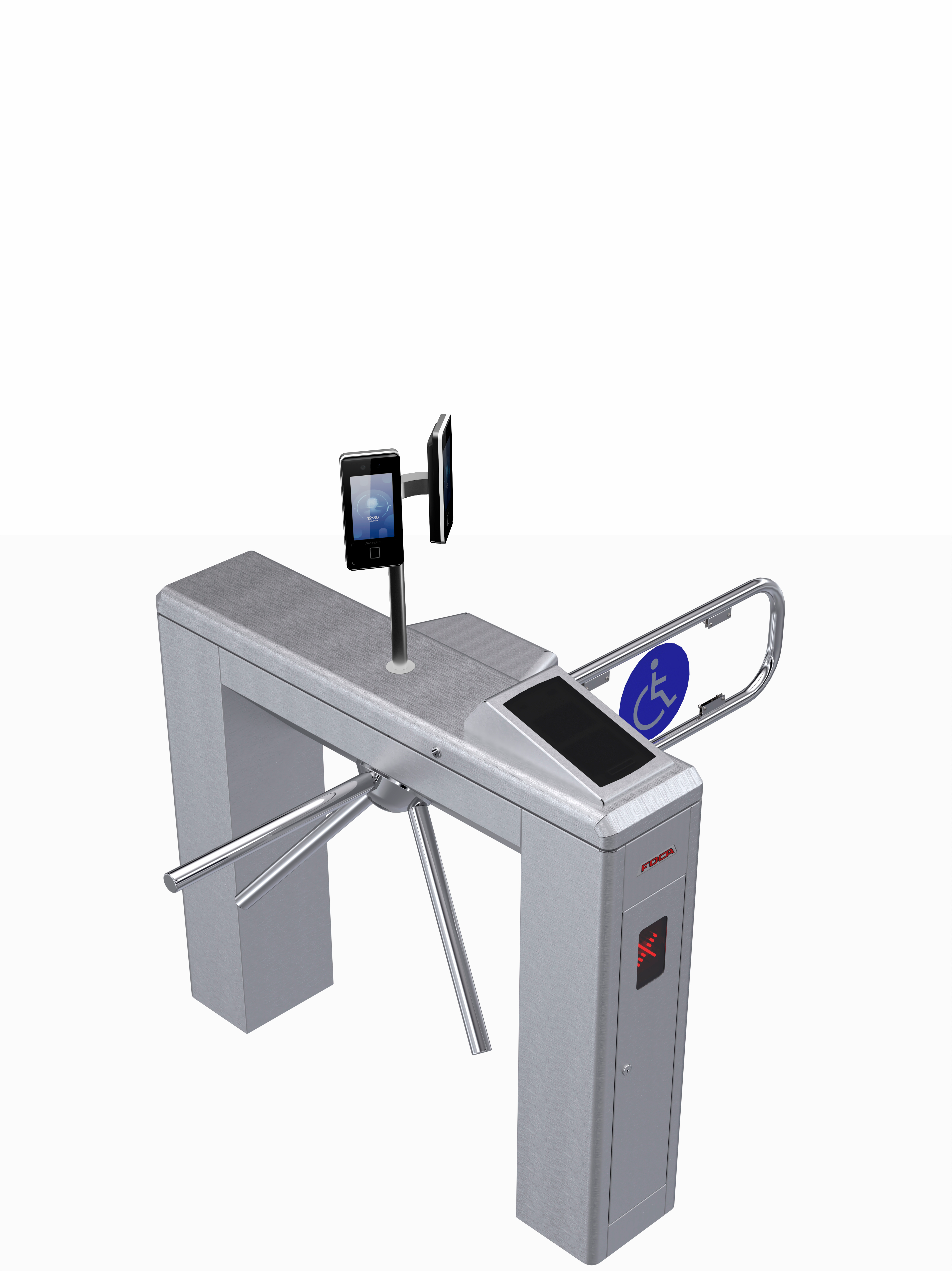

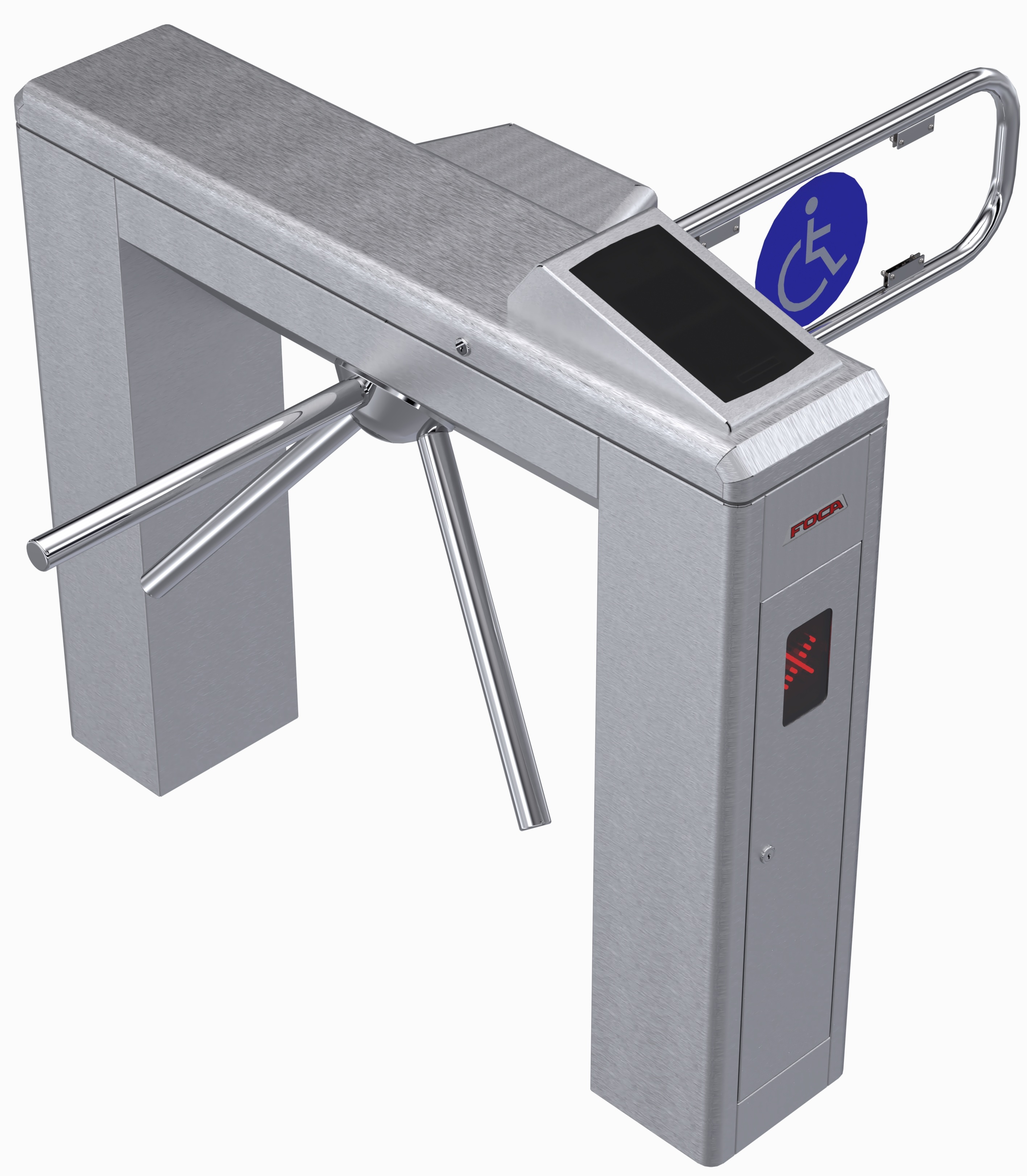

Características Técnicas
• Gabinete composto por duas colunas laterais e uma célula superior,
possuindo uma área vazada entre as colunas;
• Gabinete e tampas superiores em aço inox escovado;
• Arestas externas do gabinete possuem cantos arredondados com raio de 20 mm;
• Tampa de extremidade modular e fixada por sistema de encaixe rápido;
• Tampa de extremidade customizável para acomodar componentes diversos, como validadores, displays, leitores, teclados, entre outros;
• Gabinete com grande espaço interno para acomodar cofre coletor de cartões ou sistemas eletrônicos diversos;
• Acesso ao interior do gabinete através de duas portas laterais;
• Acesso e remoção completa dos conjuntos mecânico e elétrico através da tampa superior central;
• Componentes internos com tratamento contra oxidação;
• IP (Índice de Proteção): 53;
• Tensão de alimentação: 110/220 VAC, 50/60 Hz;
• Potência máxima consumida: 35 W;
• Umidade relativa máxima para operação: 95% não condensada;
• Temperatura de operação: -10°C ~ 55°C.

BLOQUEIO 3 BRAÇOS

Calota de fixação dos braços em aluminio;

Braços em aço inox escovado, com extremidades fechadas com o mesmo material;

Mecanismo composto por sistema de amortecimento de giro dos braços;

Controle eletromecânico de ambos os sentidos de acesso (bidirecional);

Sete modos operacionais selecionados via teclado da placa controladora ou remotamente:

Modo 1: entrada controlada e saída bloqueada;

Modo 2: entrada bloqueada e saída controlada;

Modo 3: entrada e saída controladas;

Modo 4: entrada controlada e saída livre;

Modo 5: entrada livre e saída controlada;

Modo 6: entrada e saída livres;

Modo 7: entrada e saída bloqueadas.

Dois pictogramas que indicam o modo operacional do bloqueio (entrada ou saída).

BLOQUEIO PARA ACESSIBILIDADE

Braço em aço inox;

Fechamento do braço em acrílico cristal com símbolo internacional de acessibilidade;

Controle eletromecânico de ambos os sentidos de acesso (bidirecional).

Características de Funcionamento
Para os modos operacionais em que o acesso de entrada e/ou saída é controlado, o equipamento mantém a passagem bloqueada até que o sistema de controle (validador) envie um sinal de liberação. Cada bloqueio pode operar, recebendo sinal individual para cada sentido de passagem (entrada ou saída). Uma vez efetuada a passagem, o braço volta a ser bloqueado, aguardando um novo sinal de liberação. Caso o usuário não realize a passagem dentro de um período de tempo pré-determinado (time-out), o acesso volta a ser bloqueado.

Para cada acesso realizado (entrada ou saída), a interface eletrônica de cada bloqueio envia um sinal individual de fim de giro.

Durante a passagem do usuário, o sistema eletromecânico impede o movimento do braço no sentido contrário ao da passagem autorizada, além de garantir o retorno à posição de bloqueio após o término do acesso.

O controle do acesso é realizado com apenas um solenóide de travamento para ambos os sentidos, sendo energizado somente nas tentativas de passagens não autorizadas, evitando consumo de energia desnecessário. Na falta de energia elétrica, a passagem permanecerá liberada em ambos os sentidos.
