Descrição
• Função geral: elevação por atuador hidráulico e decida por ação controlada da gravidade.
• Sistema: semiautomático.
• Acionamento: eletro-hidráulico.
• Comando: botões de pressão constante (push button).
• Descida: ação da gravidade controlada.
• Pressão de trabalho máxima: 172 bar (2500 PSI).
• Temperatura de trabalho: -10ºC até 60ºC.
• Tensão elétrica: 24 VCC ou opcional 12 VCC.
• Corrente elétrica: 40A (24 VCC) ou 80A (12 VCC).
• Capacidade de carga: 250 kg.
• Velocidade de subida/descida: Máxima de 0,15 m/s.
• Revestimento: pintura E-coat e Topcoat para os principais componentes.
• Peso aproximado: 155 kg.
• Sistema auxiliar de operação: bomba manual integrada.
Características
Antes de iniciar a operação, o operador deve se certificar que ele tenha visão total da operação estando do lado externo do veículo, bem como que as portas do veículo estejam abertas e que não existam pessoas ou qualquer obstáculo na zona de operação.

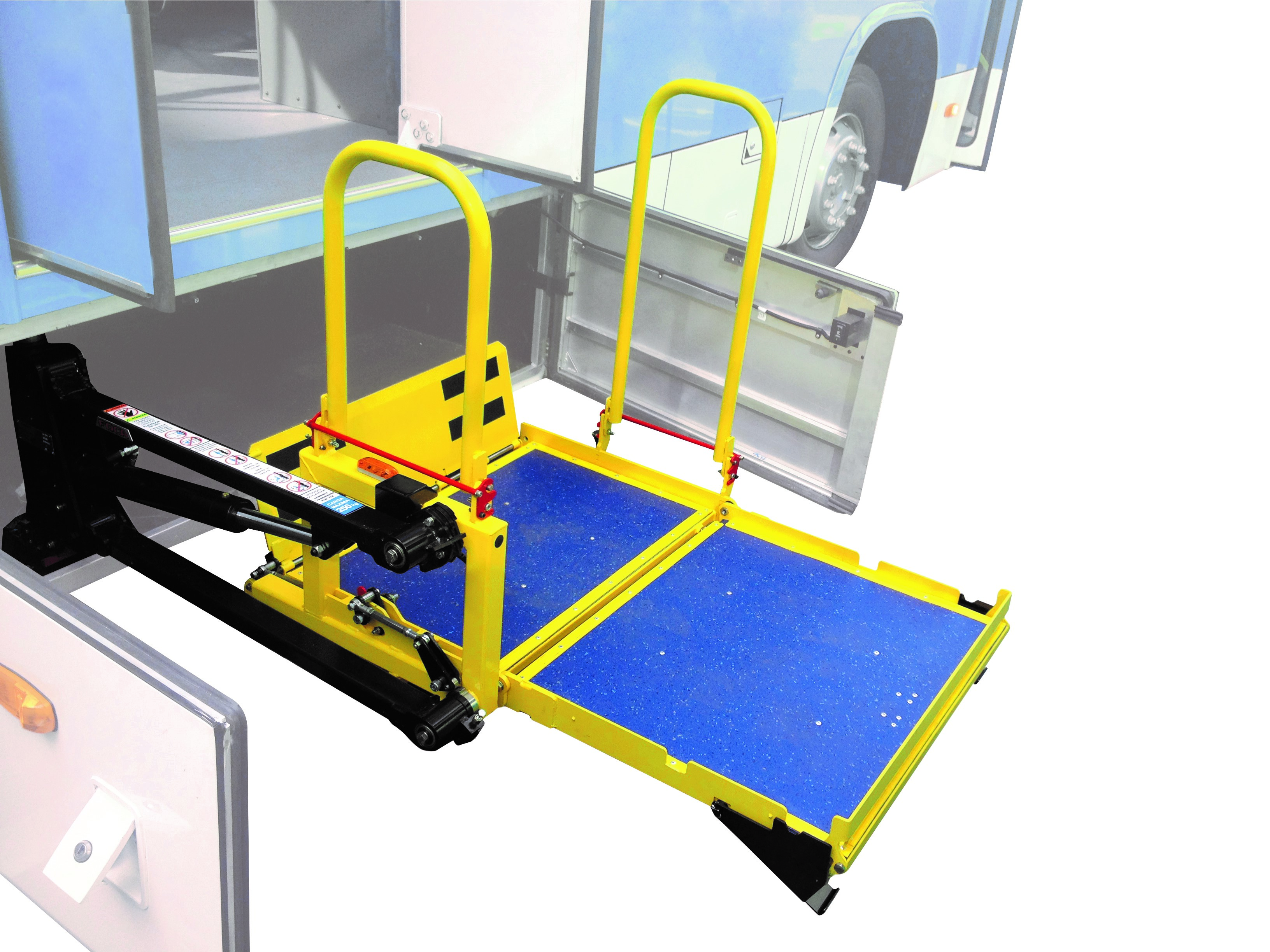

O controle de comandos é ativado ao girar a chave, o que acenderá o LED indicativo de elevador em uso. A abertura do elevador é feita quando o operador manualmente destrava a plataforma, gira-a em 90° até que fique perpendicular à lateral do ônibus, e a trava novamente. Depois, abrir o pega-mãos e o girar em 90° para cima e abrir a plataforma basculante, puxando-a 180° para frente e enfim posicionar de forma vertical o trava roda traseiro. Para efetuar o embarque/desembarque, segura-se o botão verde (desce) até que atinja a altura do solo. A plataforma está capacitada para somente um usuário por ciclo de operação, o embarque de usuários de cadeiras de rodas deve ser com a cadeira de rodas voltada para fora do veículo e os usuários com mobilidade reduzida posicionam-se no centro da plataforma e seguram no pega-mãos do equipamento enquanto a plataforma estiver em movimento. Após o embarque/desembarque do usuário, segura-se o botão vermelho (sobe) até que atinja a altura do piso do veículo e no embarque, depois que o usuário saí da plataforma, pressiona-se o botão preto para recolher a plataforma, nivelando-a com o bagageiro, e então se recolhe manualmente o elevador. Depois do ciclo, gira-se a chave para o modo desligado, o que desligará o LED indicativo de elevador em uso.
